SMEC PL25 / PL25L / PL25M / PL 25LM

Технические характеристики:

Описание	Ед. изм.	PL25	PL25L	PL25M	PL25LM
Обработка над станиной	мм	520	520	650	650
Максимальная длина обработки	мм	530	1030	520	1020
Максимальный диаметр обработки	мм	380	380	365	365
Диаметр отверстия шинделя (опц)	мм	77	77	77	77
Размер патрона	дюйм	10	10	10	10
Скорость шпинделя	Об/мин	3500	3500	3500	3500
Конус шпинделя	ASA	A2-8	A2-8	A2-8	A2-8
Мощность шпинделя	кВт	18.5/22	18.5/22	18.5/22	18.5/22
Ускоренное перемещение (X/Z)	м/мин	18/24	18/24	18/24	18/24
Перемещение по оси (X/Z)	мм	220/590	220/1090	225/540	225/1040
Количество инструмента (опц)	шт	10 (12)	10 (12)	12/BMT65	12/BMT65
Сечение резца (опц)	мм	25х25	25х25	25х25	25х25
Ход пиноли задней бабки	мм	80	100	100	100
Вес станка	кг	5000	6200	5300	6600
Занимаемая площадь	мм	3300х1675	3615х1675	3300х1675	3885х1675
Система управления		Fanuc Oi-TD

Описание:

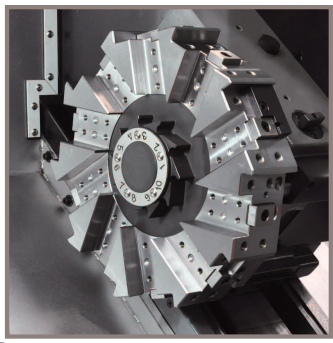

Фрезерная револьверная головка BMT (Тип M)
SL20MC оборудован стандартной 12-позиционной головкой с возможностью использовать осевой инструмент в каждой позиции, обеспечивая гибкость в работе совмещением максимального количества операций за одну настройку. Каждая державка надежно закрепляется 4 винтами, позволяя роизводить сверление, точение и фрезерование с повышенной скоростью. Индексирование непрерывное, в обоих направлениях, время смены 0,2 секунды.

Быстродействующая револьверная головка с гидравлическим приводом.
Приводимая в действие гидромотором с высоким крутящим моментом, 10-позиционная револьверная головка приспособлена к креплению инструментов с обеих сторон. Индексирование (повторяемость ± 0.0002" ) непрерывное, время смены 0,25 секунд. Торцовая муфта большого диаметра(Ø180) с силой зажатия 2300 кгс обеспечивает высокую точность в условиях повышенной нагрузки.

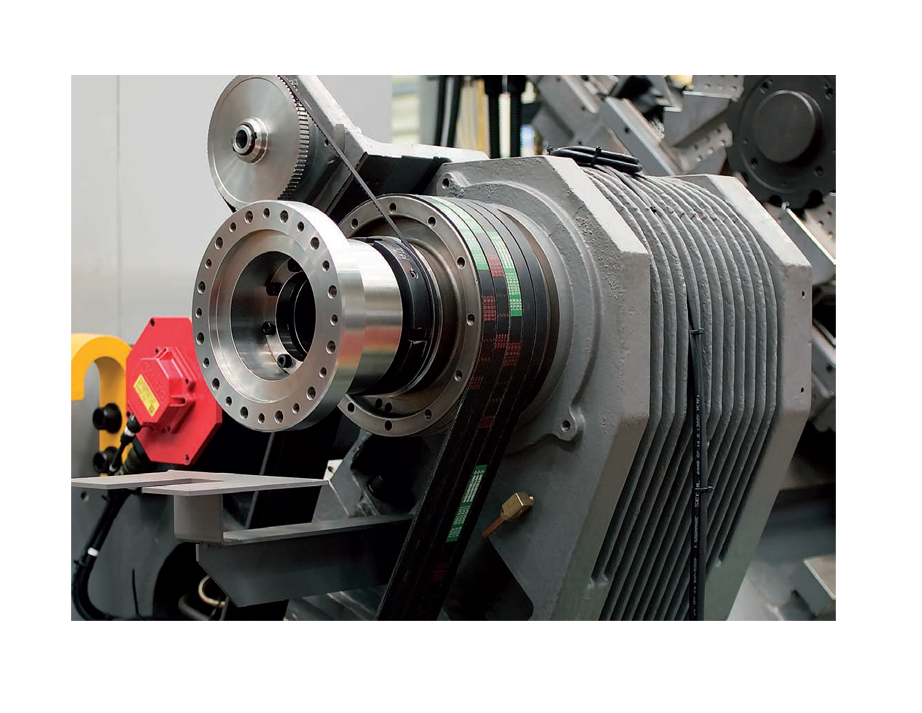

Высокий шпиндель жесткой конструкции.
Конструкция с лепестковым оребрением для минимизации теплопередачи.
Конструкция лепесткового оребрения, подобная радиатору, обеспечивает отбор тепла, поддерживая минимальное тепловое расширение.

Конструкция с лепестковым оребрением для минимизации теплопередачи
Подобная радиаторному охлаждению, данная конструкция обеспечивает отбор тепла, генерируемого при движении осей , поддерживая минимальное тепловое расширение.

Ось С
Управление осью С дает возможность синхронизированного управления тремя осями, что позволяет производить комплексную обработку: фрезерирование, сверление, нарезание резьбы.
