SMEC iMT 420ST

Технические характеристики:

Параметры		Ед. изм.	iMT420ST
Рабочая зона	Max диаметр над станиной	мм	670
Рабочая зона	Max диаметр х длина обработки	мм	Ø670(420)х2018

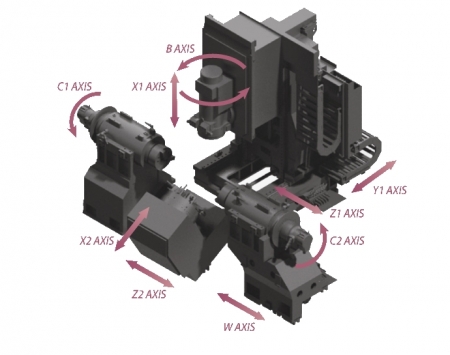

Перемещения	Ocь X1/Z1	мм	850/2110
	Ось В	град	±120
	Ось Y/W	мм	420/1950
	Ось X2/Z2	мм	250/1900
1-й шпиндель 2-й шпиндель	Скорость вращения шпинделя	Об/мин	35-4000
	Размер патрона (опц.)	дюйм	10 (12)
	Присоединительный торец шпинделя	ASA	А2-8
	Сквозное отверстие шпинделя	мм	Ø78
	Min угол индексации шпинделя (ось С)	град	0.001
	Max крутящий момент	Hm	600
Фрезерный шпиндель	Скорость вращения шпинделя	Об/мин	35-10000
	Сечение резца	мм	25/Ø40
	Max крутящий момент	Hm	233
	Min угол индексации шпинделя (ось В)	град	0.001
	Метод индексирования по оси В		servo.M+CAM index+3Pcx.coupling
АТС	Система крепления инструментальных блоков		HSK 63А
	Емкость инструментального магазина (опц.)	шт	40 (60, 80)
	Max диаметр/длина/вес инструмента	мм/мм/кг	Ø490/400/8
	Время смены инструмента (T-T)	сек	1.8
Револьверная головка (МС)	Хвостовик барабана		ВМТ55
	Количество инструментальных позиций	шт	8
	Сечение резца	мм	25/Ø40
	Время смены инструмента (T-T)	сек	0.2
	Скорость вращения приводного инструмента	Об/мин	35-5000
Скорость быстрых перемещении	Ось X1/X2/Z1/Z2/Y/W	м/мин	50/50/50/50/30/50
	Ось В	Об/мин	50
	Ось С1/С2	Об/мин	500
Вес станка		кг	18000
Габариты (ДхШхВ)		мм	6979x3063x3091
Система ЧПУ			Fanuc 31i-В5
