SMEC PL60 / PL60L / PL60M / PL60LM

Технические характеристики:

Описание	Ед. изм.	PL60	PL60L	PL60M	PL60LM
Обработка над станиной	мм	1030	1030	1030	1030
Максимальная длина обработки	мм	1000	3200	1000	3200
Максимальный диаметр обработки	мм	900	900	900	900
Диаметр отверстия шинделя (опц)	мм	140	140	140	140
Размер патрона	дюйм	21 (24)	21 (24)	21 (24)	21 (24)
Скорость шпинделя	Об/мин	1500 (1200)	1500 (1200)	1500 (1200)	1500 (1200)
Конус шпинделя	ASA	A2-15	A2-15	A2-15	A2-15
Мощность шпинделя	кВт	37/45	37/45	37/45	37/45
Ускоренное перемещение (X/Z)	м/мин	12/18	12/10	12/18	12/10
Перемещение по оси (X/Z)	мм	470/1050	470/3270	470/1050	470/3270
Количество инструмента (опц)	шт	12	12	12/BMT85P	12/BMT85P
Сечение резца (опц)	мм	32х32	32х32	32х32	32х32
Ход пиноли задней бабки	мм	150	150	150	150
Вес станка	кг	16500	22000	16500	22000
Занимаемая площадь	мм	5098х2564	7400х2760	5098х2564	7400х2760
Система управления		Fanuc Oi-TD

Описание:

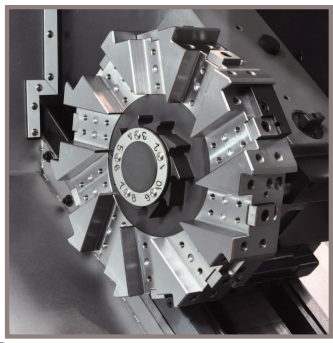

Быстродействующая револьверная головка с гидравлическим приводом.
Приводимая в действие гидромотором с высоким крутящим моментом, 10-позиционная револьверная головка приспособлена к креплению инструментов с обеих сторон. Индексирование (повторяемость ± 0.0002" ) непрерывное, время смены 0,25 секунд. Торцовая муфта большого диаметра(Ø180) с силой зажатия 2300 кгс обеспечивает высокую точность в условиях повышенной нагрузки.

Фрезерная револьверная головка BMT (Тип M)
SL20MC оборудован стандартной 12-позиционной головкой с возможностью использовать осевой инструмент в каждой позиции, обеспечивая гибкость в работе совмещением максимального количества операций за одну настройку. Каждая державка надежно закрепляется 4 винтами, позволяя производить сверление, точение и фрезерование с повышенной скоростью. Индексирование непрерывное, в обоих направлениях, время смены 0,2 секунды.
