SMEC PL240 /PL240LM

Технические характеристики:

Описание	Ед. изм.	PL240	PL240LM
Обработка над станиной	мм	510	650
Максимальная длина обработки	мм	350	350
Максимальный диаметр обработки	мм	540	520
Диаметр отверстия шинделя (опц)	мм	45	45 (60)
Размер патрона	дюйм	8	8
Скорость шпинделя	Об/мин	4000	4000
Конус шпинделя	ASA	A2-6	A2-6
Мощность шпинделя	кВт	15/18.5	11/15
Ускоренное перемещение (X/Z)	м/мин	24/24	24/24
Перемещение по оси (X/Z)	мм	200/560	225/540
Количество инструмента (опц)	шт	10	12/BMT65
Сечение резца (опц)	мм	25х25 (20х20)	25х25 (20х20)
Ход пиноли задней бабки	мм	80	100
Вес станка	кг	4000	5100
Занимаемая площадь	мм	2530х1555	2923х1722
Система управления		Fanuc Oi-Mate TD, Fanuc Oi-TD

Описание:

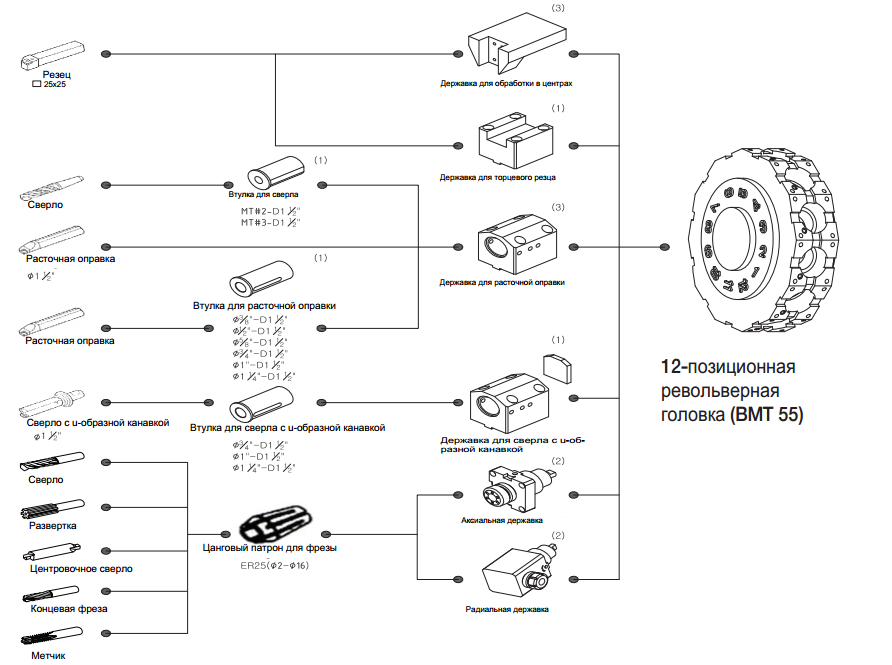

Фрезерная револьверная головка BMT (Тип M)
SL20MC оборудован стандартной 12-позиционной головкой с возможностью использовать осевой инструмент в каждой позиции, обеспечивая гибкость в работе совмещением максимального количества операций за одну настройку. Каждая державка надежно закрепляется 4 винтами, позволяя производить сверление, точение и фрезерование с повышенной скоростью. Индексирование непрерывное, в обоих направлениях, время смены 0,2 секунды.

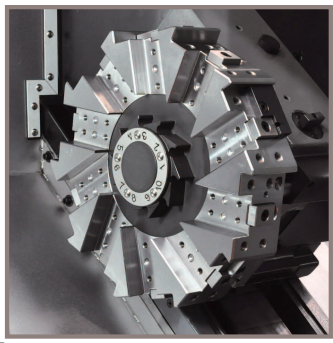

Быстродействующая револьверная головка с гидравлическим приводом.

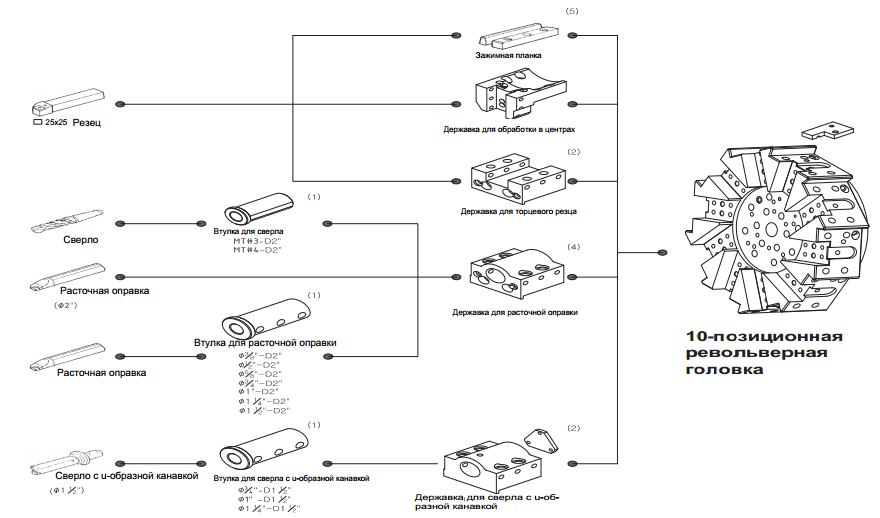

Приводимая в действие гидромотором с высоким крутящим моментом, 10-позиционная револьверная головка приспособлена к креплению инструментов с обеих сторон. Индексирование (повторяемость ± 0.0002" ) непрерывное, время смены 0,25 секунд. Торцовая муфта большого диаметра(Ø180) с силой зажатия 2300 кгс обеспечивает высокую точность в условиях повышенной нагрузки.

ШПИНДЕЛЬНАЯ И ПЕРЕДНЯЯ БАБКА
Шпиндель и передняя бабка проходят обработку в условиях контроля затемпературой внешней среды и собираются в чистом помещении.

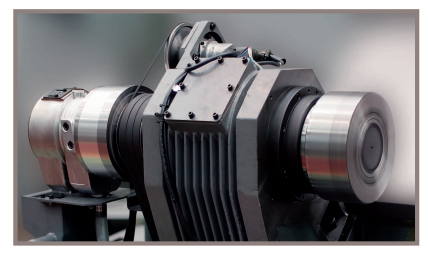

Конструкция с лепестковым оребрением для минимизации теплопередачи
Конструкция лепесткового оребрения, подобная радиатору, обеспечивает отбор тепла, поддерживая минимальное тепловое расширение.

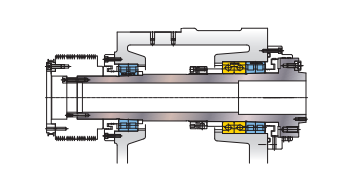

PL 20/20M - Прецизионные сдвоенные цилиндрические роликоподшипники и радиально-упорные шарикоподшипники в передней опоре, и сдвоенные цилиндрические роликоподшипники в задней опоре обеспечивают высокоточную обработку в любых условиях.

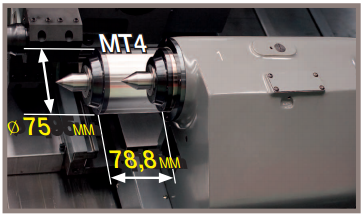

Программируемая задняя бабка (с прямым приводом от каретки)
Программируемая задняя бабка имеет широкие направляющие, обеспечивая хорошую поддержку детали.

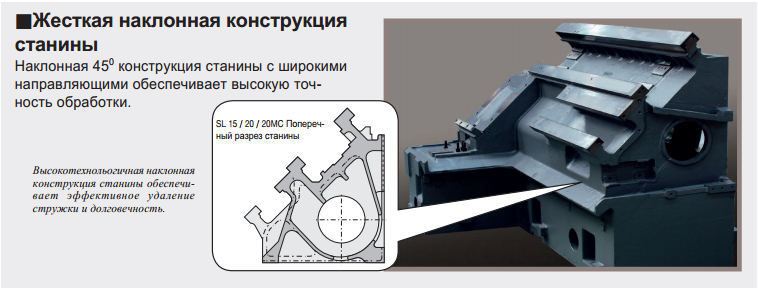

Шестигранный корпус направляющих
Широкие направляющие литой станины прошли высокоточную обработку, индукционную закалку и последующее шлифование для обеспечения жесткости и точности в любых условиях.

Предварительно напряженные шарико-винтовые передачи с двойными опорами
Передачи всех осей предварительно напряжены и прошли термообработку. Опоры с обоих сторон -двойные, обеспечивающие максимальную жесткость и минимальное тепловое расширение.

Поворотная панель управления.
