SMEC PL15 / PL15L

Технические характеристики:

Описание	Ед. изм.	PL15	PL15L
Обработка над станиной	мм	450	450
Максимальная длина обработки	мм	300	520
Максимальный диаметр обработки	мм	300	300
Диаметр отверстия шинделя (опц)	мм	45	45
Размер патрона	дюйм	6	6
Скорость шпинделя	Об/мин	6000	6000
Конус шпинделя	ASA	A2-5	A2-5
Мощность шпинделя	кВт	20.1/14.7	20.1/14.7
Ускоренное перемещение (X/Z)	м/мин	24/20	24/20
Перемещение по оси (X/Z)	мм	180/330	180/560
Количество инструмента (опц)	шт	10	10
Сечение резца (опц)	мм	25х25	25х25
Ход пиноли задней бабки	мм	80	80
Вес станка	кг	3500	3700

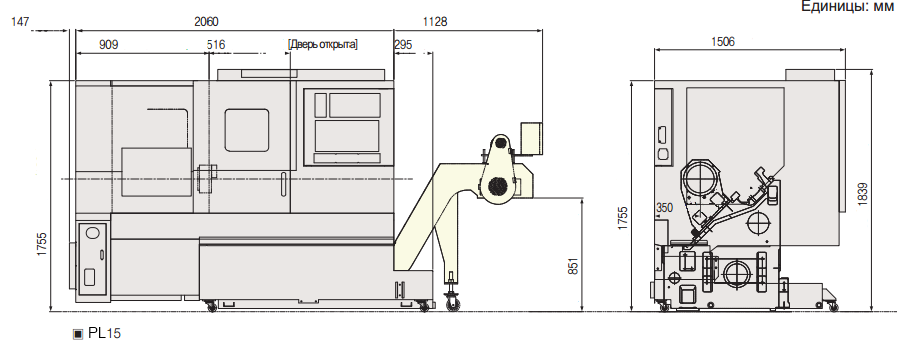

Занимаемая площадь	мм	2463х1473	2805x1444
Система управления		Fanuc 0i-Mate TD

Описание:

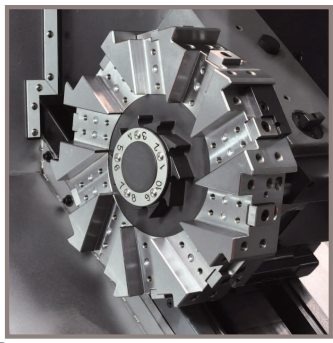

Быстродействующая револьверная головка с гидравлическим приводом.
Приводимая в действие гидромотором с высоким крутящим моментом, 10 позиционная револьверная головка приспособлена к креплению инструментов с обеих сторон. Индексирование (повторяемость ± 0.0002" ) непрерывное, время смены 0,25 секунд. Торцовая муфта большого диаметра(180) с силой зажатия 2300 кгс обеспечивает высокую точность в условиях повышенной нагрузки.
Время индексирования - 0,25 с.
Количество инструментальных позиций - 10 позиций.

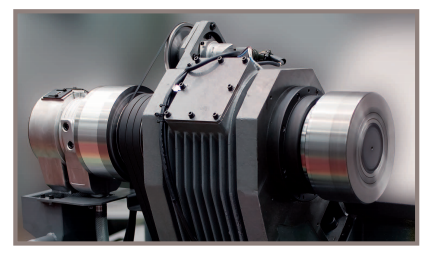

Высокий шпиндель жесткой конструкции.
Конструкция лепесткового оребрения, подобная радиатору, обеспечивает отбор тепла, поддерживая минимальное тепловое расширение.

ШПИНДЕЛЬНАЯ И ПЕРЕДНЯЯ БАБКА
Шпиндель и передняя бабка проходят обработку в условиях контроля затемпературой внешней среды и собираются в чистом помещении.

PL 15 - 3 прецизионных радиально-упорных шарикоподшипника установлены в передней опоре s шпинделя, 2 радиально-упорных подшипника установлены в задней опоре - для обеспечения точного высокоскоростного резания.

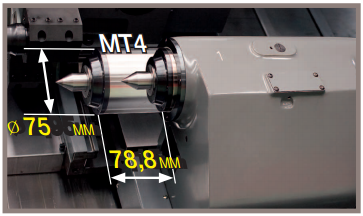

Программируемая задняя бабка имеет широкие направляющие, обеспечивая хорошую поддержку детали.

Предварительно напряженные шарико-винтовые передачи с двойными опорами. Передачи всех осей предварительно напряжены и прошли термообработку. Опоры с обоих сторон -двойные, обеспечивающие максимальную жесткость и минимальное тепловое расширение.

Поворотная панель управления с цветным TFT LCD дисплеем поворачивается на 90 и позволяет оператору следить за параметрами, не отрываясь от работы.

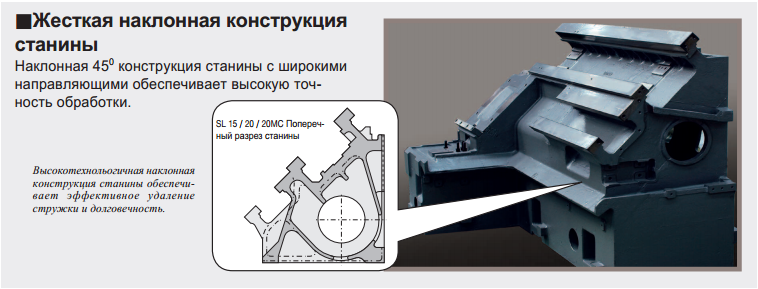

Шестигранный корпус направляющих. Широкие направляющие литой станины прошли высокоточную обработку, индукционную закалку и последующее шлифование для обеспечения жесткости и точности в любых условиях.
